1)基本原理比較?:

盤式永磁調速器與筒式永磁調速器的基本原理是一致的，都是通過導體轉子與永磁轉子產生相對運動，從而在導體轉子上產生交變感應磁場，交變感應磁場與交變永磁場相互嚙合，從而產生扭矩，將動力從動力側傳到負載側。其均由導體轉子、永磁轉子、調節機構三部分組成。?盤式永磁調速器調節導體轉子與永磁轉子之間的距離也就是調節氣隙大小，氣隙大，傳遞的扭矩小，負載轉速低，反之亦然，

其結構如圖8所示。

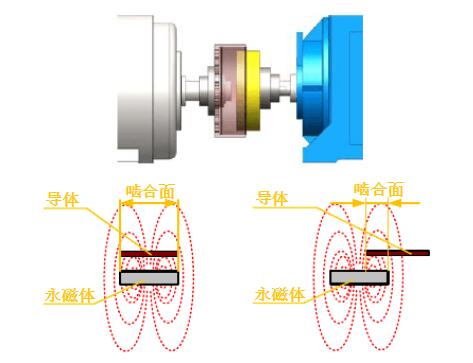

而筒式永磁調速器則是通過調節永磁轉子與導體轉子之間的磁場嚙合面積，實現傳遞扭矩大變化，嚙合面大，則傳遞的扭矩大，負載轉速高，反之亦然，其結構如圖9所示。?

導體

永磁體導體永磁體嚙合面嚙合面?、筒式永磁調速器的工作原理圖?

2)體積與重量比較?筒式永磁調速器單位體積所能提供的扭矩傳輸或傳動效率更高，因此在傳遞同等功率條件下：?

a)筒式永磁調速器的外徑比盤式永磁調速器小50-200mm；?

b)筒式永磁調速器永磁轉子的重量比盤式產品重量輕1/3左右；?

c)筒式永磁調速器導體轉子的重量比盤式產品輕1/3左右；?

d)筒式永磁調速器的軸間距比盤式產品小50-150mm。?由于筒式永磁調速器的重量輕、體積小，因此其轉動慣量小，對系統的影響小。?

3)安裝與維護比較?永磁調速器對中要求都不高，因此安裝都很方便，但是筒式與盤式相比，結構更簡單，推拉機構更簡單，可靠性高。盤式推拉機構采用4個角接觸軸承，結構很復雜，軸承更換工作量大；而筒式采用2個角接觸軸承，結構簡單，軸承更換容易。?

4)調速范圍比較?盤式永磁調速器的調速范圍為40%~98%；而筒式永磁調速器的調速范圍為30%~98%。?

5)啟動性能比較?

盤式永磁調速器為輕載啟動；而筒式永磁調速器為零負載啟動。
